完善的接口設計
獨立的三色差分量信號輸入輸出；采用3BNC母頭接口，接口連接緊密不易松動；
分量視頻分配器
伯奧克分量視頻分配器

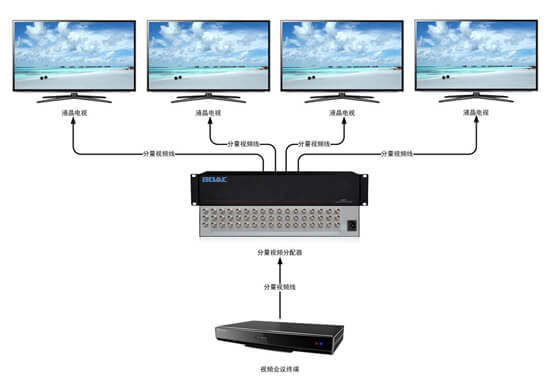

分量視頻分配器是伯奧克制造的一種支持高清晰數字電視專業接口（逐行色差YPbPr）的高性能三色差分量視頻分配器，可連接高清晰數字信號機頂盒、衛星接收機、影碟機、各種高清晰顯示器/電視設備。目前可以在投影機或高檔影碟機等家電上看到有YUV YCbCr Y/B-Y/B-Y等標記的接口標識，雖然其標記方法和接頭外形各異但都是色差端口。該系列產品可廣泛應用于大屏幕投影顯示工程 、電化教學、指揮控制中心、多媒體會議室等場合。
- 帶寬: 300MHz
- 接口: 3BNC/3RCA
- 接口數量: 2/4/8/16/32（16以上需定制）
- 機箱: 桌面式/1-4U標準機架式
產品特性
支持多路信號輸出

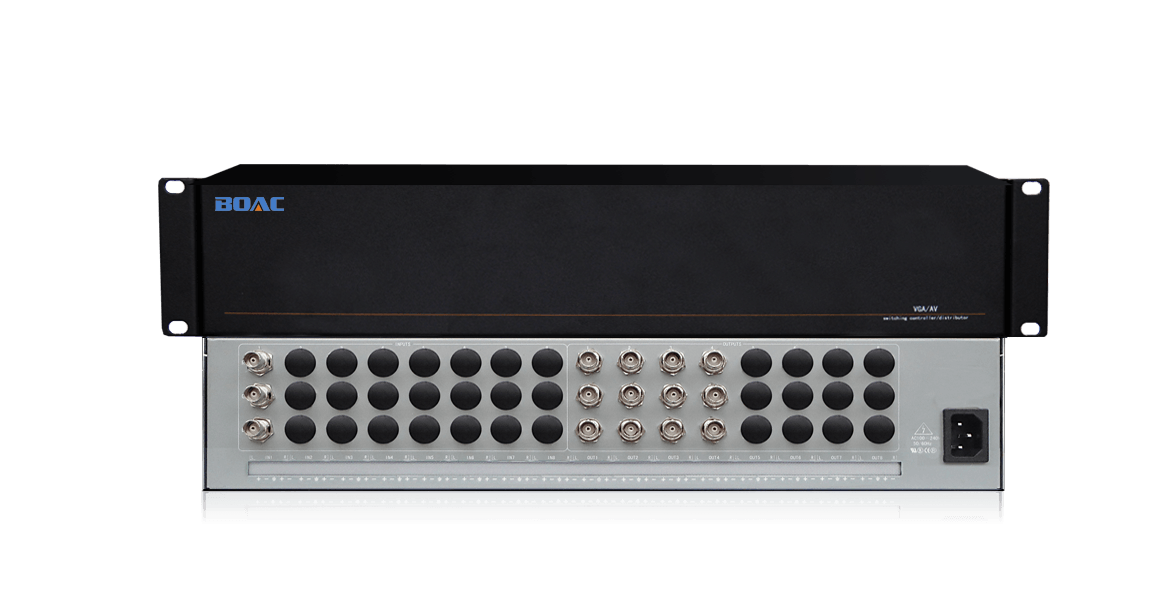

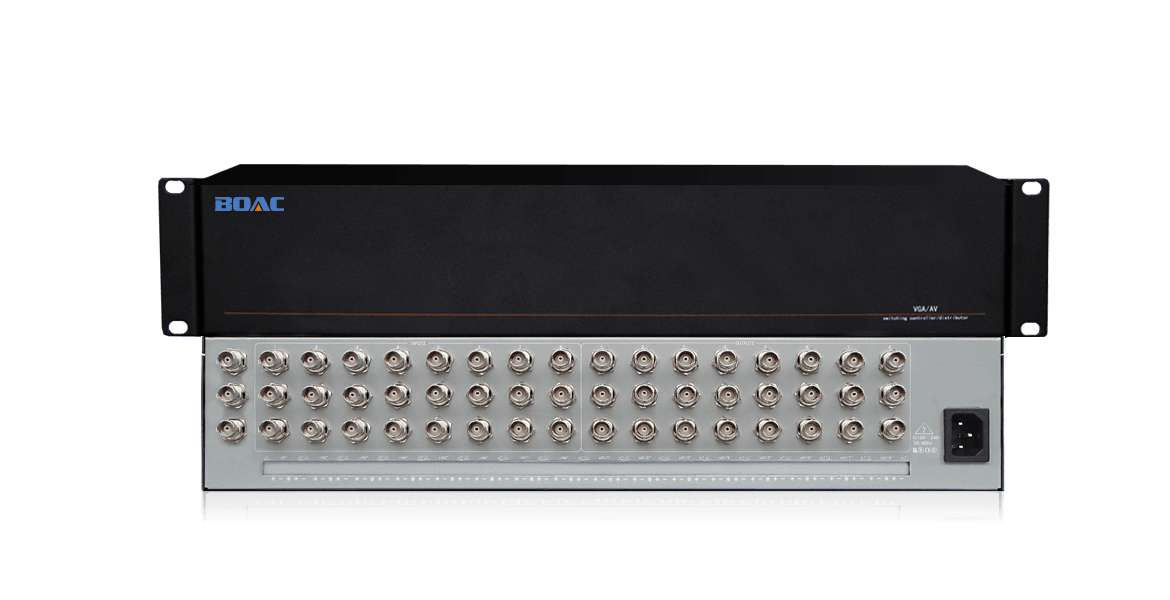

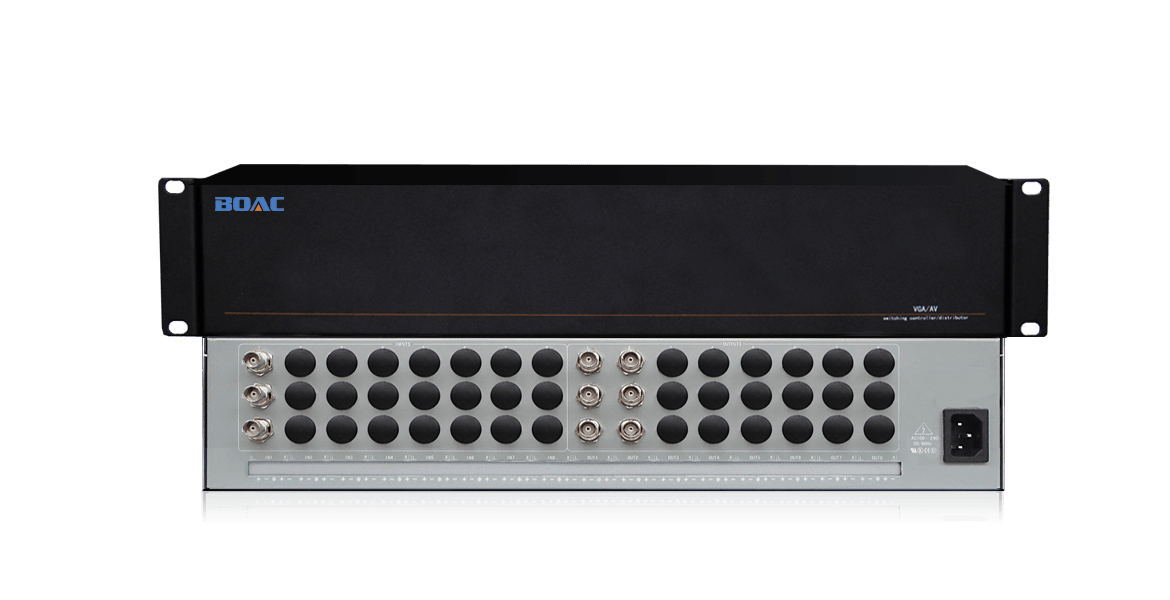

支持2/4/8/16/32路分量視頻信號輸出，音頻可選。（32路以上需定制）
高分辨率
輸出最高分辨率可達1920X1080 P60，亮色度干擾：-55dB@5Mhz；
穩定的性能
高性能的圖像處理及信號長矩離傳輸失真增益補償技術，采用數字同步識別處理技術，圖像輸出更加穩定可靠；
高帶寬(速率)
帶寬(速率)可達300Mhz(-3db)滿載，回波損耗達-30db@5MHz，圖像清晰；
長距離信號傳輸
輸出最大傳輸距離達25米，應用更方便。
視頻參數：
帶寬 300Mhz(-3db)滿載
信號類型 分量視頻
接口 3BNC/3RCA
最小電平 0.4 VP-P
最大電平 2.0 VP-P
耦合方式 直流耦合
介入增益 0dB
阻抗 75 Ω±1Ω
音頻（可選）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
帶寬 300Mhz(-3db)滿載
信號類型 分量視頻
接口 3BNC/3RCA
最小電平 0.4 VP-P
最大電平 2.0 VP-P
耦合方式 直流耦合
介入增益 0dB
阻抗 75 Ω±1Ω
音頻（可選）：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
