AV分配器

伯奧克AV分配器

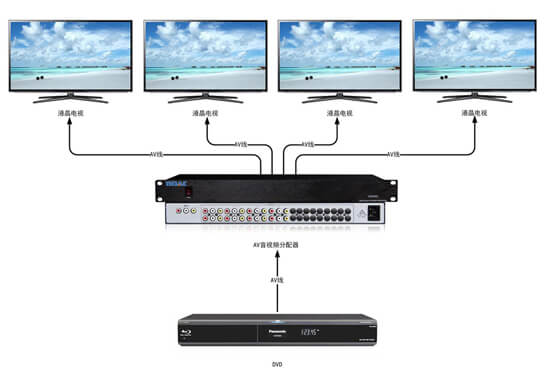

AV分配器系列是高性能分配放大器，設計用于分割并延長復合視頻和音頻信號，并在確保信號源的品質和強度的情況下將其在長距離電纜上進行傳輸。電路采用兩級高頻放大及一級射極跟隨器的放大電路，能夠使輸入信號圖像得到更加穩定清晰的傳輸。AV分配器可用于VOD視頻點播、影院劇院、電視節目制作、視頻監控系統、多媒體會議室、電化教學系統、控制中心、展廳、音視頻系統會議室等場合，是適合于通訊、攝像及監控系統的配套產品。

帶寬: 150MHz
接口: 視頻：RCA/BNC 音頻：RCA/鳳凰端子

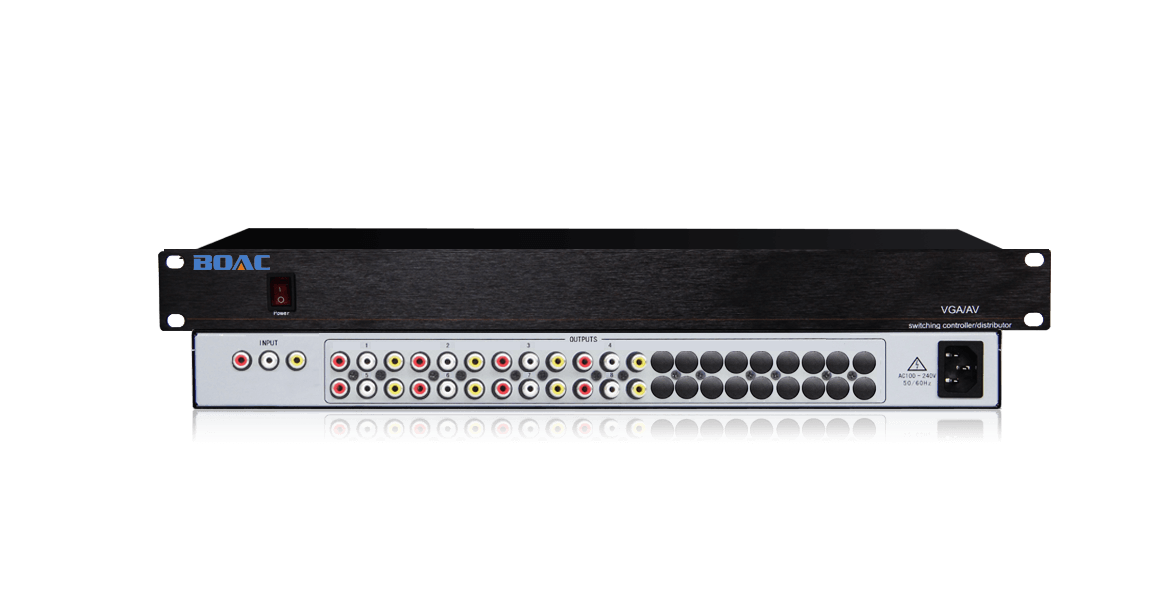

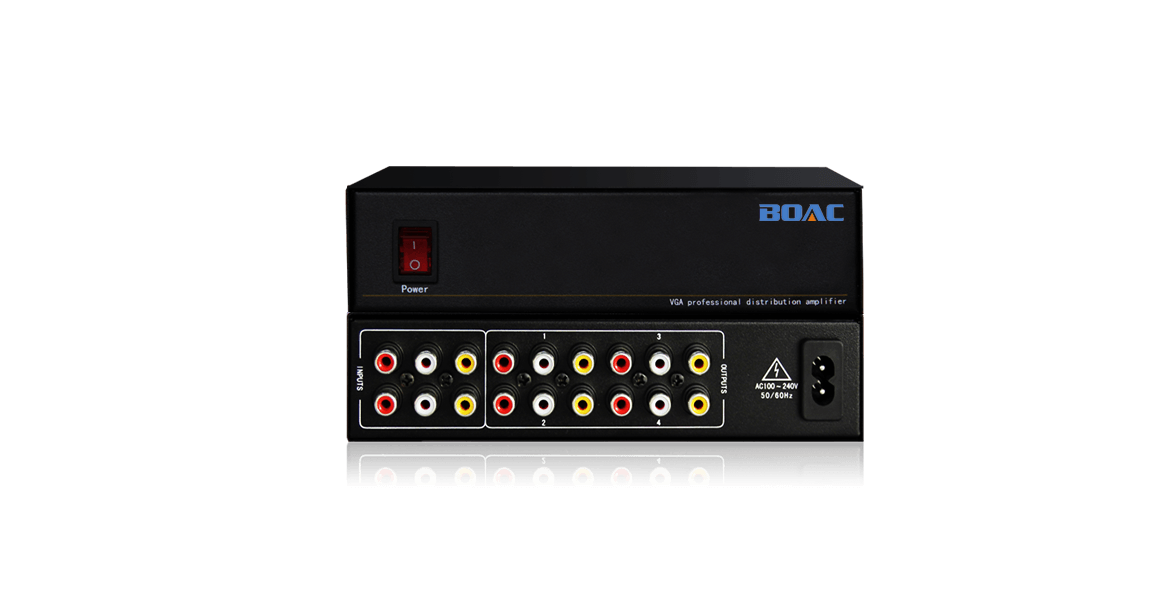

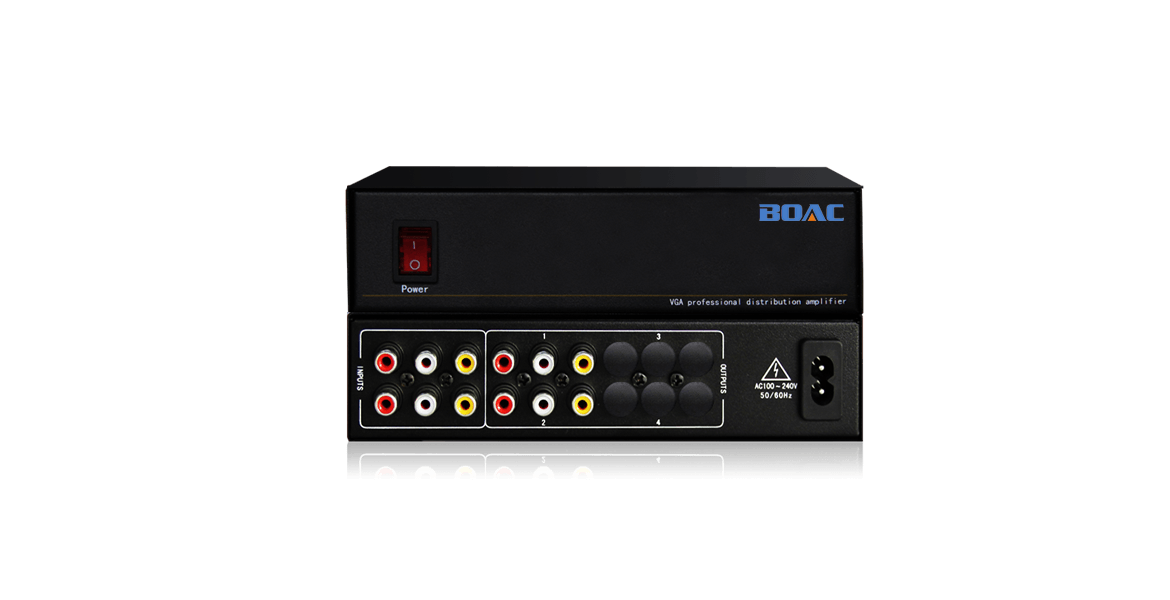

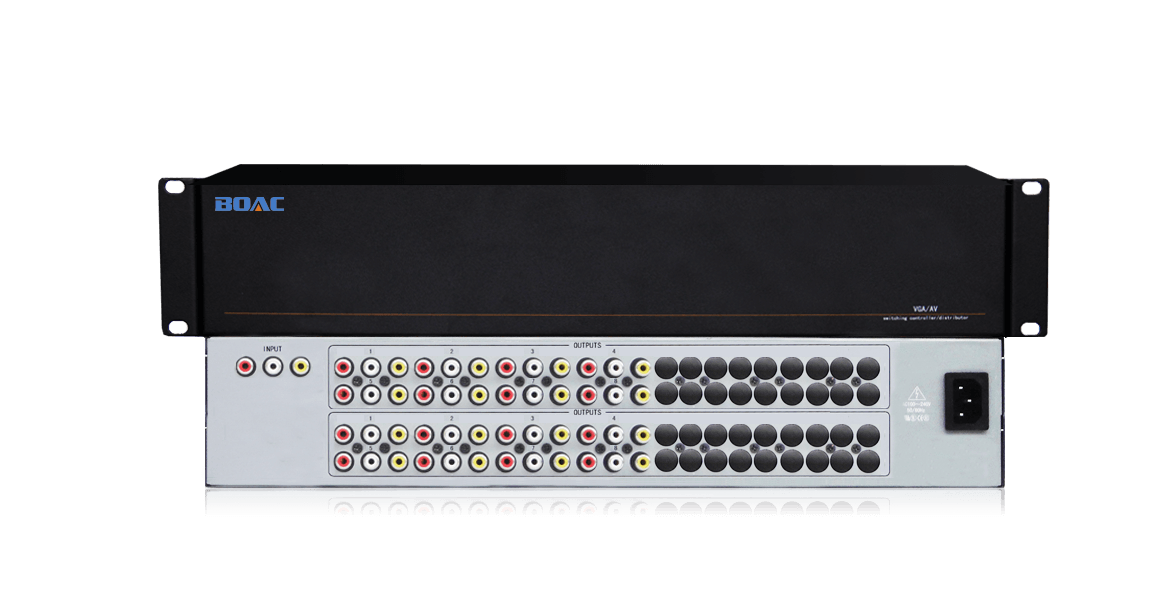

接口數量: 2/4/8/16/32（16以上需定制）
機箱: 桌面式/1-4U標準機架式

產品特性

支持多路信號輸出

支持2/4/8/16/32路AV音視頻信號輸出。（32路以上需定制）

完善的接口設計

立體聲，非平衡,RCA、鳳凰端子可選；

可變增益和均衡控制

在每兩路輸出上進行獨立的可變增益和均衡控制；

穩定的性能

高性能的圖像處理及信號長矩離傳輸失真增益補償技術，采用數字同步識別處理技術，圖像輸出更加穩定可靠；

高帶寬(速率)

帶寬(速率)可達150Mhz(-3db)滿載，回波損耗達-30db@5MHz，圖像清晰；

長距離信號傳輸

可驅動緩沖和放大的輸出信號至300m的距離或更遠，應用更方便。

產品參數

視頻參數：

帶寬　　　　　　　　　　　　　　　　　　150Mhz(-3db)滿載
信號類型　　　　　　　　　　　　　　　　復合視頻(CVBS)
接口　　　　　　　　　　　　　　　　　　BNC/RCA
最小電平　　　　　　　　　　　　　　　　0.4 VP-P
最大電平　　　　　　　　　　　　　　　　2.0 VP-P
耦合方式　　　　　　　　　　　　　　　　直流耦合
介入增益　　　　　　　　　　　　　　　　0dB
阻抗　　　　　　　　　　　　　　　　　　75 Ω±1Ω

音頻參數：

增率　　　　　　　　　　　　　　　　　　0 dB
頻率響應　　　　　　　　　　　　　　　　20 Hz ~ 20 kHz
總諧波失真　　　　　　　　　　　　　　　0.05%
共態抑制比　　　　　　　　　　　　　　　>75dB @: 20 Hz ~ 20 kHz
信號類型　　　　　　　　　　　　　　　　立體聲，非平衡
接口類型　　　　　　　　　　　　　　　　RCA/鳳凰端子接口
輸入最大電平　　　　　　　　　　　　　　+19.5dBu
輸入阻抗　　　　　　　　　　　　　　　　>10KΩ
輸出阻抗　　　　　　　　　　　　　　　　>50Ω

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　桌面式/標準機架式1-4U
