DVI高清矩陣切換器

產品簡介

伯奧克系列模塊化DVI矩陣切換器代表了DVI矩陣切換的一個新水準。它們將固定輸入/輸出矩陣切換器的簡便性和可靠性與模塊化矩陣切換器的方便性和靈活性相結合。采用電訊級核心交換芯片，是一款可應對苛刻使用環境的高性能、高可靠性DVI數字矩陣。內部核心數字開關具有超強的抗干擾能力及長期連續工作的高可靠性，輸入端自動均衡設計，為距離較遠的DVI信號源或微弱的DVI信號源提供自動補償;輸出端預加重驅動設計，使設備更具強大的驅動能力；輸入、輸出端高、低電壓的雙重ESD保護，有效增強了抵御外界靜電破壞的能力。

接口: DVI-D
帶寬：12.75Gbps
分辨率: 1080p
機箱:1-12U標準機架式

產品特性

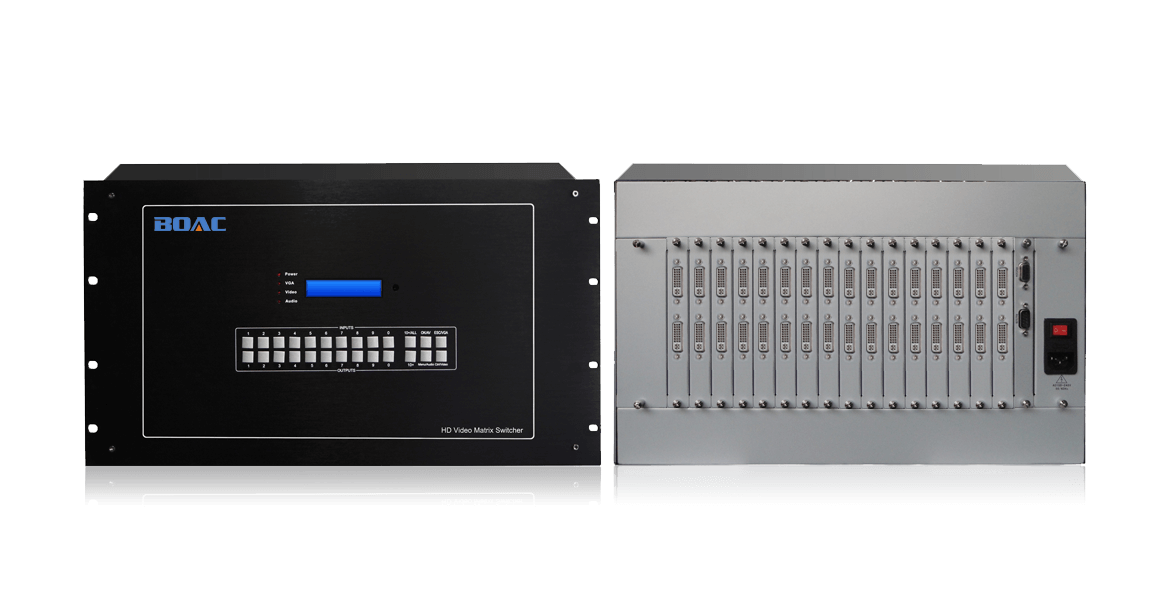

最大支持128路信號輸入輸出

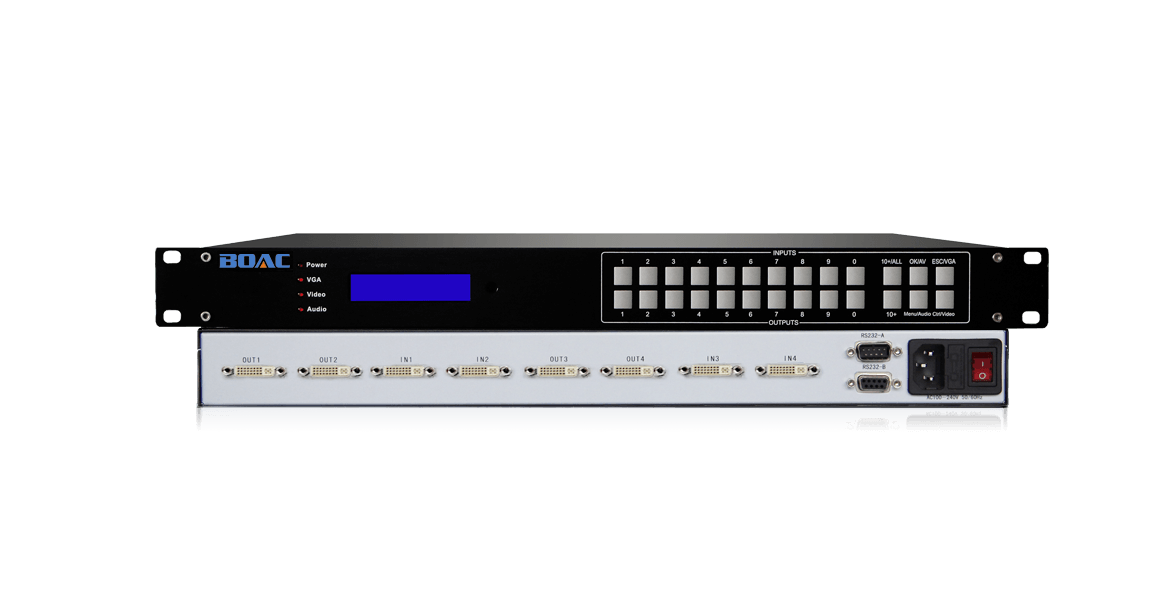

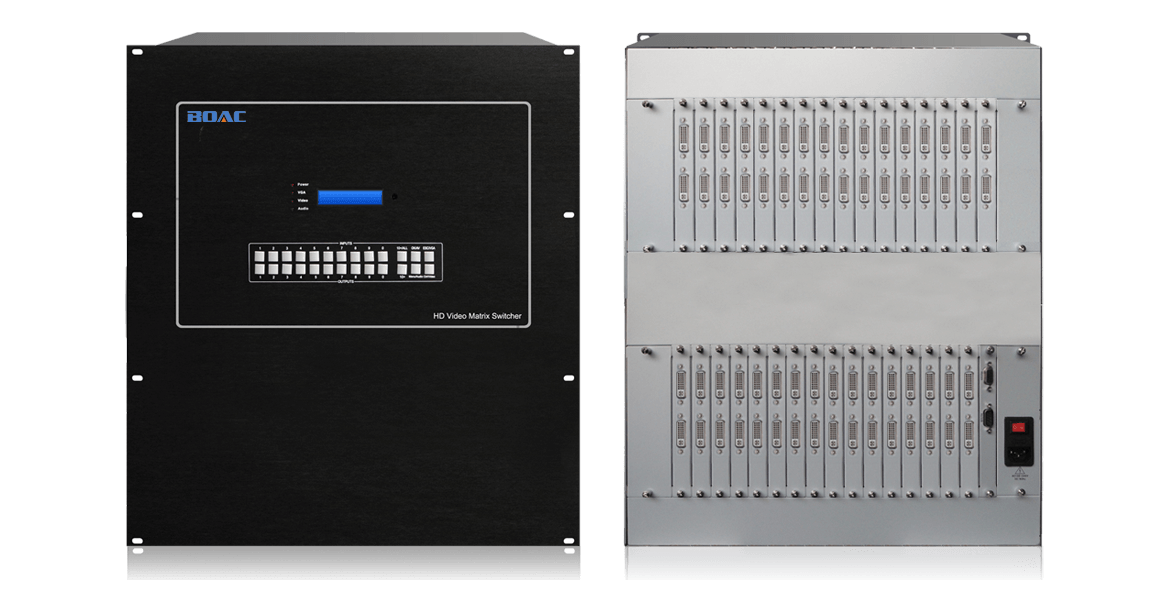

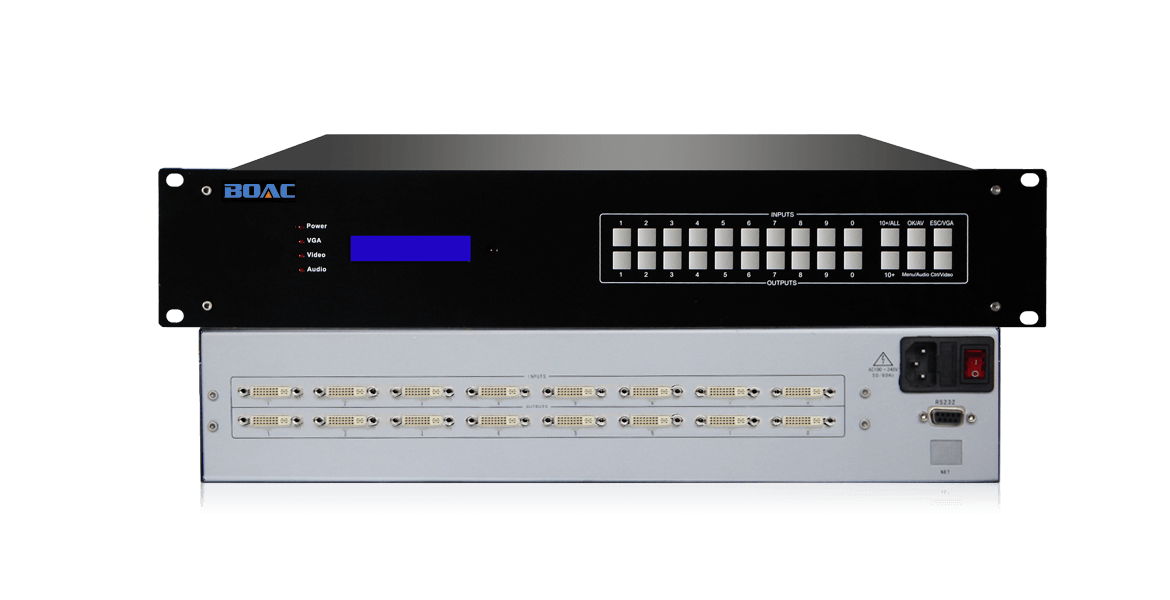

支持4/8/16/32/64/128路DVI信號作為輸入和輸出。(32路以上需定制)

模塊化的結構設計(16路以上)

模塊化結構是電子設備結構設計發展的必然趨勢，模塊化設計使產品的日常維護、保養以及更新升級變得更加簡便；

電訊級核心交換芯片

采用電訊級核心交換芯片，是一款可應對苛刻使用環境的高性能、高可靠性DVI數字矩陣。內部核心數字開關具有超強的抗干擾能力及長期連續工作的高可靠性；

多種管理方式

支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；

用戶自定義方案儲存與調用

提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；

高可靠電源系統

采用雙電源冗余備份設計，由芯片控制電源進行負載均衡，當一個電源出現故障時，另一個電源馬上可以接管其工作，在更換電源后，又是兩個電源協同工作。冗余電源設計充分實現矩陣系統的高可用性。

產品參數

基本參數：

帶寬(速率)　　　　　　　　　　　　　　　　12.75Gbps滿載
亮色度干擾　　　　　　　　　　　　　　　-55dB@5Mhz
微分相位　　　　　　　　　　　　　　　　0.05o(RL=150Ω)
微分增益　　　　　　　　　　　　　　　　0.05%(RL=150Ω)
最大傳播延時　　　　　　　　　　　　　　　5ns(±1ns)
切換速度　　　　　　　　　　　　　　　　　≤100ns

信號接口：

信號類型　　　　　　　　　　　　　　　　　DVI-D全數字T.M.D.S信號
信號接口　　　　　　　　　　　　　　　　　DVI-I母口
支持分辨率　　　　　　　　　　　　　　　　1080P
信號強度　　　　　　　　　　　　　　　　　T.M.D.S：800mVp_p
均衡延長能力　　　　　　　　　　　　　　　不小于50m /24AWG ( 1080P60 )
輸出驅動能力　　　　　　　　　　　　　　　不小于7m /28AWG ( 1080P60 )

控制類型：

控制方式　　　　　　　　　　　　　　　　　面板、遙控、軟件
面板按　　　　　　　　　　　　　　　　　　觸點
控制接口　　　　　　　　　　　　　　　　　RS-232(DB9)
波特率與協議波特率　　　　　　　　　　　　9600
數據位　　　　　　　　　　　　　　　　　　8位
停止位　　　　　　　　　　　　　　　　　　1位，無奇偶校驗位
串行控制口結構　　　　　　　　　　　　　　2=TX，3=RX，5=GND
TCP/ IP 接口　　　　　　　　　　　　　　　RJ45
網絡控制協議　　　　　　　　　　　　　　　UDP;TCP/IP

產品規格:

電源　　　　　　　　　　　　　　　　　　100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度　　　　　　　　　　　　　　 -20°C ~ +60°C
工作溫度　　　　　　　　　　　　　　　　 0℃-50℃
相對環境濕度　　　　　　　　　　　　　　 5%~ 75%
尺寸　　　　　　　　　　　　　　　　　　標準機架式1-12U
