音視頻可分別控制
音視頻可分別控制，音頻輸入輸出采用平衡方式，大大提高了抗干擾能力，有效延長了傳輸距離；
AV矩陣切換器
產品簡介

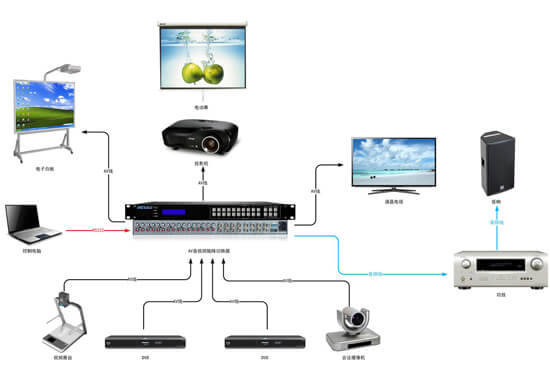

伯奧克系列音視頻矩陣切換器是一款高性能的專業視頻/音頻信號切換設備，用于多個視頻、音頻信號輸入輸出交叉切換，提供獨立的視音頻輸入、輸出端子，每路分量信號單獨傳輸，單獨切換，使信號傳輸衰減降至最低，圖像信號能高保真輸出。AV矩陣切換器專門用于對視頻信號和音頻信號(非平衡立體聲音頻信號)進行切換和分配，可將多路信號從輸入通道切換輸送到輸出通道中的任一通道上，并且輸出通道間彼此獨立。AV矩陣特別適用于公司會議室、博物館、高校教室、體育酒吧和飯店、視頻會議、遠程學習設施、視頻制作室以及許多住宅娛樂設施安裝等應用。
- 接口: BNC/RCA
- 帶寬：150MHz
- 分辨率:480i
- 機箱:1-12U標準機架式
產品特性
最大支持128路信號輸入輸出

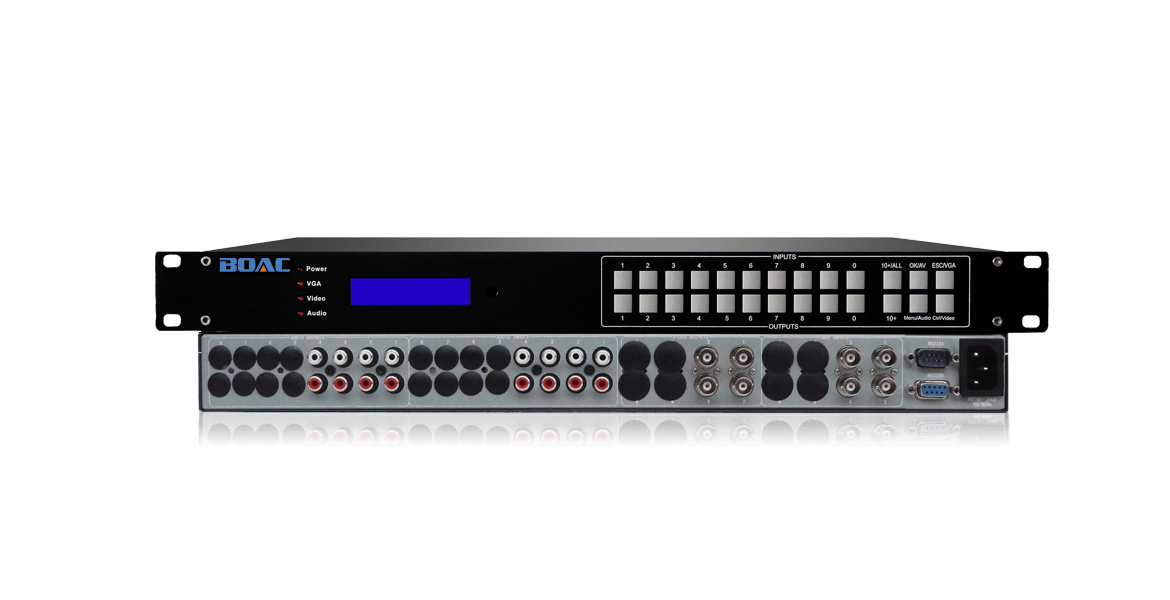

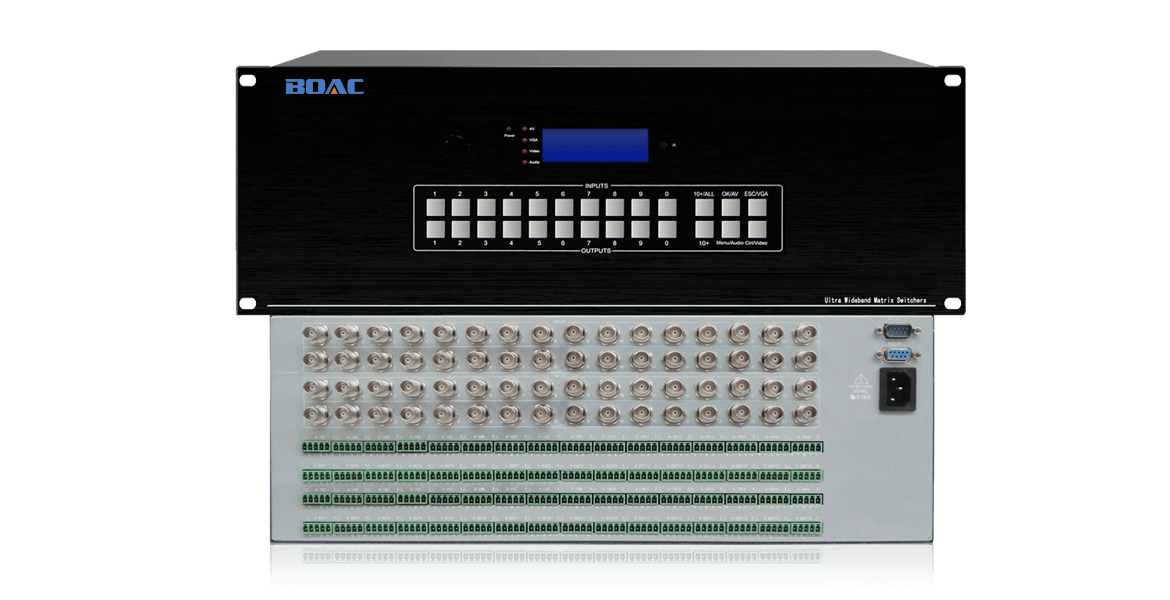

支持4/8/16/32/64/128路音視頻信號作為輸入和輸出。(64路以上需定制)
EMI機箱結構設計
機箱全部采用EMI的結構設計，有效的防止電磁輻射及電磁波的干擾，性能更加穩定；
自動輪循功能
自帶輪巡功能，可根據用戶需求進行輪循切換 ，用戶可設置輪巡開關、輪巡時間與輪巡通道等參數，滿足您的各種顯示需求；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
掉電保護
所謂斷電保護功能，即切換設備在正常工作時可存儲最后的通道切換命令，當因突發情況發生斷電后，設備仍將保存此命令，待接電后設備自動恢復為原有的切換狀態。
基本參數：
帶寬(速率) 150Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
視頻接口：
信號類型 復合視頻信號
信號接口 BNC/RCA
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻接口：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式1-12U
帶寬(速率) 150Mhz(-3db)滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
視頻接口：
信號類型 復合視頻信號
信號接口 BNC/RCA
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
音頻接口：
增率 0 dB
頻率響應 20 Hz ~ 20 kHz
總諧波失真 0.05%
共態抑制比 >75dB @: 20 Hz ~ 20 kHz
信號類型 立體聲，非平衡
接口類型 RCA/鳳凰端子 接口
輸入最大電平 +19.5dBu
輸入阻抗 >10KΩ
輸出阻抗 >50Ω
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 標準機架式1-12U
